在工控设备、汽车电子、通信设备等对信号传输质量要求严苛的领域，PCB（印制电路板）的动态阻抗控制至关重要。精准的动态阻抗控制能有效减少信号反射、衰减与干扰，保障高频高速信号的稳定传输。掌握其实现方法，是提升 PCB 性能的核心。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

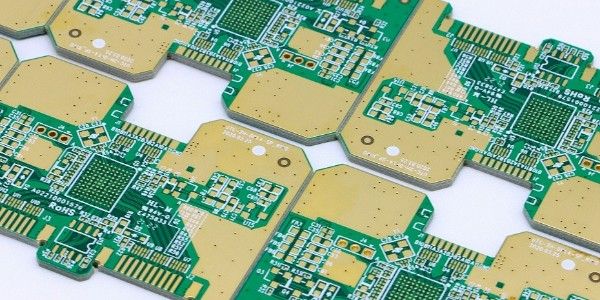

材料与参数的精准选择

介质材料优化

介质材料的介电常数（Dk）和介质损耗角正切值（Df）直接影响 PCB 的动态阻抗。选用低介电常数、低损耗的材料，如罗杰斯（Rogers）、Isola 等高频板材，可降低信号传输损耗，稳定阻抗。例如，在 5G 通信设备的 PCB 设计中，低 Dk 材料能有效控制阻抗波动，确保信号完整性。

铜箔参数考量

铜箔的粗糙度和厚度也会影响阻抗。采用表面平滑的低轮廓铜箔（LP 铜箔），可减少信号传输过程中的趋肤效应损耗；根据线路阻抗要求，精确控制铜箔厚度，如在高频高速线路中，使用 18μm 或 9μm 厚度的铜箔，以实现目标阻抗值。

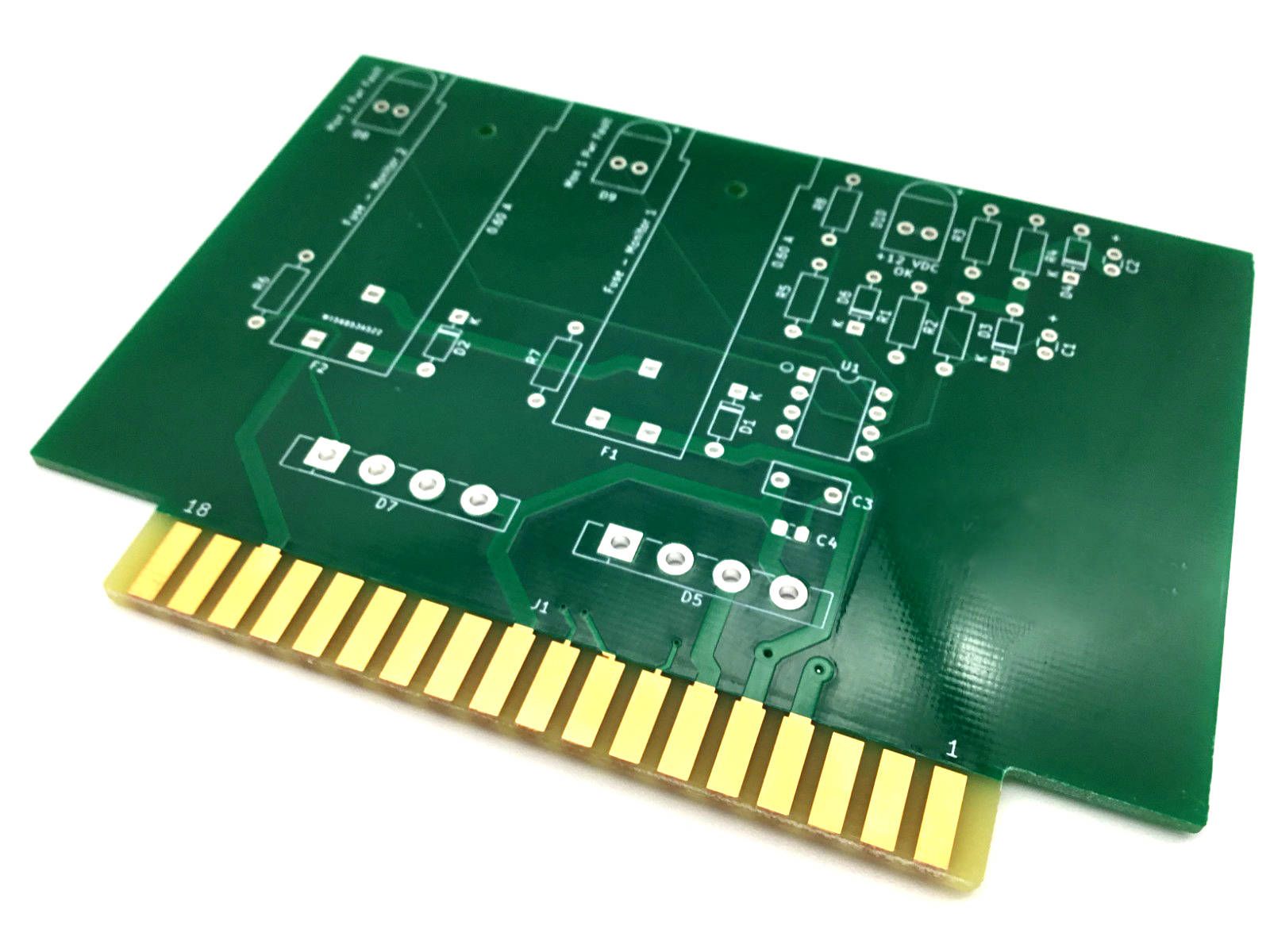

线路设计与布局优化

线宽与间距调整

依据传输线理论，通过公式计算和仿真软件（如 Cadence、Allegro）模拟，确定合适的线宽和间距。线宽过宽或过窄都会导致阻抗偏离目标值，合理调整线宽与介质层厚度的比例，可实现特性阻抗的精准控制。同时，保持线路间距均匀，避免因间距突变造成阻抗不连续。

阻抗匹配设计

在关键信号线路（如高速差分线、射频线）两端添加匹配电阻，吸收反射信号，实现阻抗匹配。根据信号频率和传输距离，设计合理的终端匹配电路，确保信号在传输过程中阻抗连续，减少信号失真。

制造工艺的严格把控

层压工艺控制

层压过程中，确保介质层厚度均匀，避免因厚度偏差导致阻抗波动。精确控制层压温度、压力和时间参数，使半固化片充分固化，保证板材的介电性能稳定。例如，在制作多高层板（1 - 40 层）时，严格的层压工艺可有效控制各层间的阻抗一致性。

钻孔与电镀工艺优化

钻孔的孔径精度和孔壁质量会影响过孔的阻抗。采用高精度钻孔设备和先进的电镀工艺，确保孔壁铜层均匀、无空洞，减少过孔对信号传输的影响。对于盲埋孔、HDI 孔等特殊结构，优化钻孔和电镀参数，保障阻抗控制精度。

深圳捷创电子在动态阻抗控制的优势

深圳捷创电子专注 PCB 制造服务，在动态阻抗控制方面优势显著。其专业技术团队凭借丰富经验，从材料选型、线路设计到制造工艺，全程把控动态阻抗控制要点。针对多高层板、多阶 HDI 盲埋板、FPC 软硬结合板、高频高速板等复杂产品，能够利用先进的仿真软件进行精准设计，并通过严格的工艺控制实现阻抗目标。凭借 24 小时出货的高效响应机制，深圳捷创电子在保证动态阻抗控制质量的前提下，快速满足客户紧急需求。从原材料检验到成品检测，全程依托 IATF16949、ISO13485、ISO9001、ISO45001 等多项资质认证的质量管理体系，严格把控产品性能。服务 180 多个国家和地区，全球 5 万 + 客户的信赖，充分证明了深圳捷创电子在 PCB 动态阻抗控制及制造领域的卓越技术实力，为工控、汽车电子、医疗设备、安防设备、通信设备等行业客户提供高性能、高可靠性的 PCB 产品。
