埋容埋阻PCB制作难点?

埋容埋阻 PCB 通过将电容、电阻集成于板内,显著提升电路集成度与信号完整性,广泛应用于工控设备、汽车电子、医疗设备等高端领域。然而,其制作过程面临诸多技术挑战,深圳捷创电子凭借深厚的技术积累与创新工艺,成功攻克难点,为客户提供高质量解决方案。今天捷创小编特意整理了相关内容,希望看完后能够帮助到您!

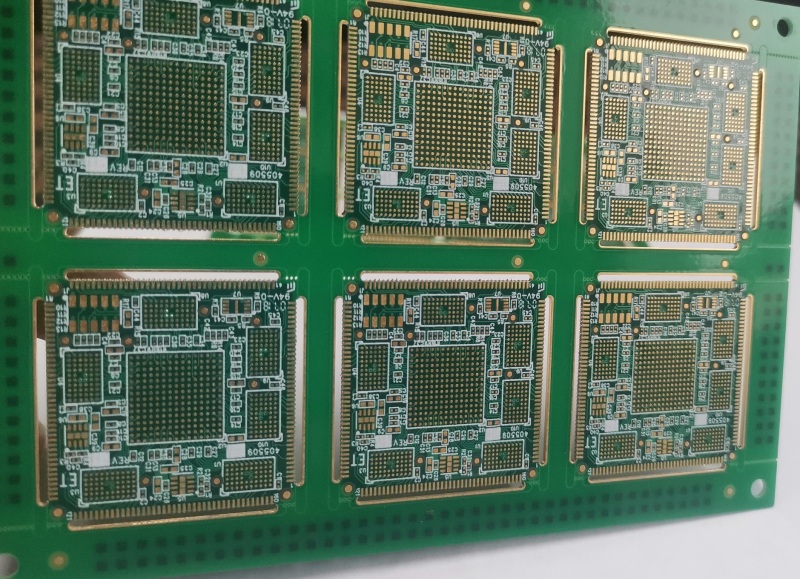

材料与设计的双重挑战

高性能材料适配难题

埋容埋阻 PCB 需使用特殊功能材料,如高介电常数的介质材料制作埋容,高电阻率的薄膜材料制作埋阻。这些材料的介电性能、电阻稳定性对温度、湿度极为敏感,且与普通 PCB 基材的热膨胀系数差异大。例如,在高温环境下,材料间膨胀不一致易导致分层、开裂,影响器件性能。此外,材料的均匀性要求极高,微小的厚度偏差或成分波动都会造成容值、阻值偏差。

复杂的电路设计与仿真

设计环节需精准计算埋容埋阻参数,同时考虑与其他线路的匹配。深圳捷创电子需在有限的空间内,通过专业 EDA 软件进行三维建模与电磁仿真,确保埋入器件的性能符合设计要求。但实际制作中,材料特性的离散性会导致仿真与实际参数存在偏差,需反复调整设计,增加设计难度与周期。

制造工艺的高精度要求

精密的图形制作与层压工艺

埋容埋阻层的图形制作精度直接影响器件性能。捷创电子在图形转移时,需将线宽 / 线距控制在 20μm 以内,传统光刻工艺难以满足需求,需采用激光直接成像(LDI)等先进技术。层压过程中,需精确控制温度、压力与时间,确保埋入层与其他层紧密结合,避免气泡、分层。但特殊材料的流动性与固化特性差异大,参数稍有偏差就会导致层间错位或器件损坏。

埋入器件的精准加工与互连

制作埋容埋阻需对材料进行蚀刻、填充等精细加工。例如,制作埋容时,蚀刻深度误差需控制在 ±1μm 以内,否则会影响电容值。在实现埋入器件与外层线路互连时,过孔的位置精度与孔壁质量至关重要,微小的偏差都可能导致电气连接失效。同时,多层堆叠后,对整体厚度均匀性的控制要求极高,否则会影响后续组装。

检测与质量管控的高难度

内部器件性能检测困难

埋容埋阻位于板内,无法通过常规方法直接测量其性能。深圳捷创电子需借助 X 射线分层扫描、阻抗分析仪等设备,对内部器件进行无损检测,但这些设备成本高且检测效率低。此外,由于器件埋入后难以修复,对生产过程中的实时检测要求极高,任何缺陷都可能导致整板报废。

质量追溯与工艺优化复杂

埋容埋阻 PCB 生产流程长、工艺复杂,一旦出现质量问题,追溯难度大。捷创电子依托 IATF16949、ISO13485 等资质认证,建立全流程质量追溯体系,但由于材料与工艺的特殊性,需投入大量人力与时间进行分析优化。

深圳捷创电子的技术优势

面对重重难点,深圳捷创电子凭借专业技术与丰富经验脱颖而出。公司可制作多高层板(1 - 40 层)、多阶 HDI 盲埋板等复杂电路板,在材料选型上,与全球顶尖供应商合作,筛选适配性最佳的材料,并通过预处理工艺优化材料性能;在工艺上,采用自主研发的高精度加工技术与定制化层压方案,确保埋入器件精度与可靠性。依托严格的质量管控体系与 24 小时出货的快速响应能力,深圳捷创电子已服务 180 + 国家和地区,5W + 全球客户,成为工控、汽车、医疗等行业在埋容埋阻 PCB 制作领域值得信赖的合作伙伴。
