在 PCB 制造过程中,表面处理工艺的选择直接影响电路板的可焊性、耐腐蚀性及使用寿命,尤其在工控设备、汽车电子、医疗设备等对可靠性要求极高的行业,合适的表面处理工艺是产品稳定运行的关键。面对多种工艺选项,如何做出正确选择?深圳捷创电子凭借专业经验与技术优势,为客户提供精准解决方案。今天捷创小编特意整理了相关内容,希望看完后能够帮助到您!

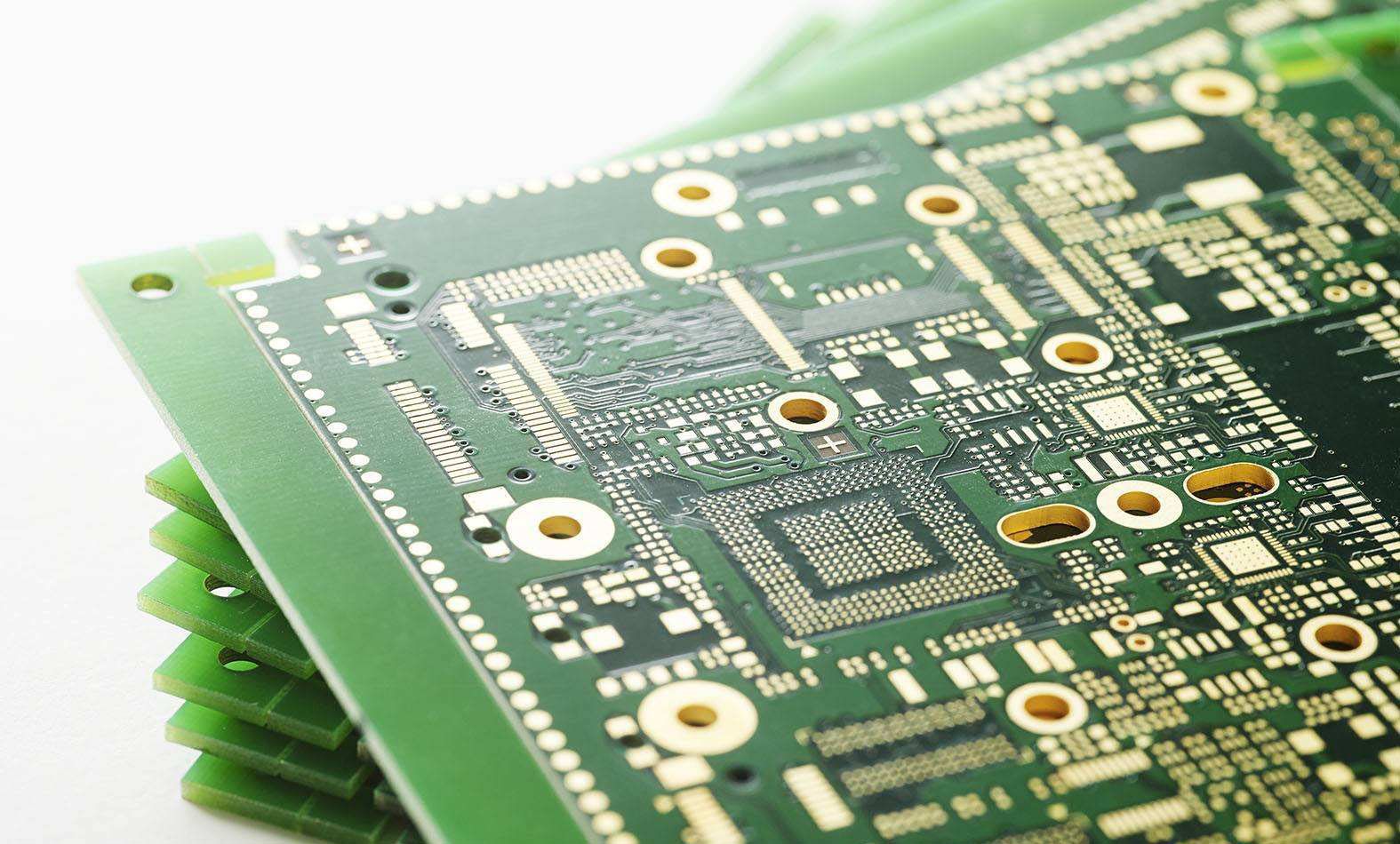

OSP 工艺通过在铜表面形成一层透明有机薄膜,保护铜面不被氧化,同时不影响焊盘的可焊性。其优势在于成本低、厚度薄,适合高密度布线和细间距引脚的电路板。但 OSP 层不耐摩擦,且存储时间有限,需在规定时间内完成焊接。适用于消费电子、普通通信设备等对成本敏感、且能快速完成组装的产品。

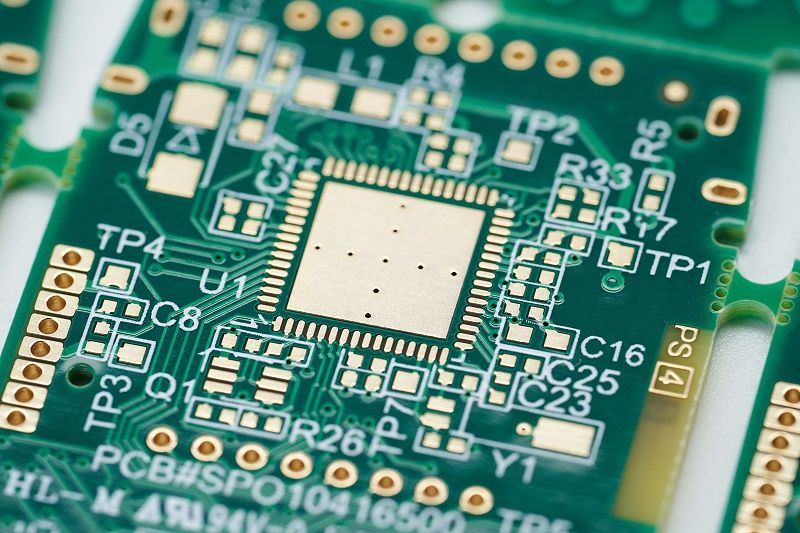

沉金工艺在铜表面沉积一层镍磷合金,再覆盖一层金层。金层抗氧化性强、可焊性好,且能提供良好的电气接触性能和耐磨性能。该工艺常用于 BGA 封装、按键接触区域等对可靠性要求高的部位,适用于汽车电子、工控设备等长期使用且需稳定电气连接的产品,但成本相对较高。
沉银工艺通过化学置换反应在铜表面形成银层,可焊性优异,且银层具有良好的导电性和信号传输性能。与沉金相比,沉银成本更低,表面平整度好,适合高频高速板的制作。不过,银层在高温高湿环境下可能发生硫化反应,需做好防护措施。
HASL 工艺是将电路板浸入熔融的焊料中,然后用热风将多余焊料吹除,形成均匀的焊料涂层。该工艺成本低、工艺成熟,适用于对精度要求不高的电路板。但 HASL 工艺的焊料层厚度不均匀,难以满足细间距引脚的要求,逐渐在高端产品中被其他工艺取代。
不同行业对 PCB 的使用环境要求不同。例如,医疗设备需长期稳定运行,且可能接触各种消毒试剂,应选择耐腐蚀性强的沉金工艺;汽车电子面临高温、振动和潮湿环境,沉金或沉银工艺更能保障可靠性;消费电子产品追求成本效益与快速生产,OSP 工艺则是优选。
高频高速电路板对信号传输损耗和阻抗匹配要求极高,需选择表面平整、导电性好的工艺,如沉银或沉金。而普通电路板对电气性能要求较低,可根据成本选择合适工艺。
成本和生产周期也是重要考量因素。OSP 和 HASL 工艺成本较低,生产周期短;沉金、沉银等工艺成本较高,但能提供更好的性能和可靠性。客户需根据产品定位和预算做出平衡。
