捷创分享：在 PCBA（Printed Circuit Board Assembly，印刷电路板组装）贴片打样过程中，元件偏移和虚焊等问题是影响产品质量和生产效率的关键因素。对于专注中小批量 PCBA 一站式服务的深圳捷创电子来说，如何高效规避这些问题，确保打样的顺利进行和产品的高质量，是其服务的核心任务之一。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

元件偏移问题的预防技巧

1. 设备精度与维护：

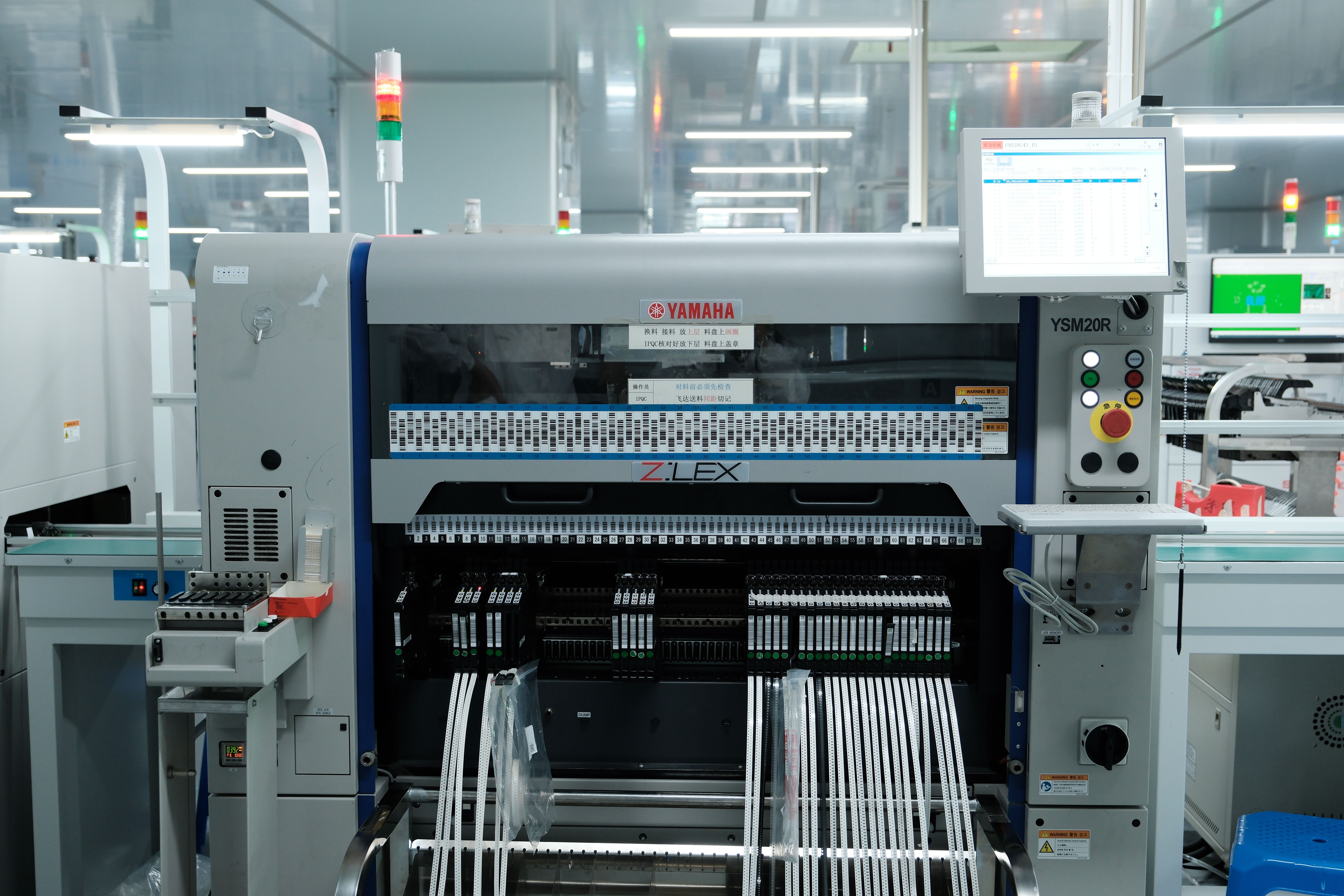

   • 深圳捷创电子深知贴片机的精度对元件贴装位置的重要性。采用高精度的贴片机，其先进的运动控制系统和视觉识别系统能够确保元件在贴装时的定位准确。定期对贴片机进行维护和校准，检查和调整吸嘴的状态、贴装头的运动精度以及视觉系统的准确性。例如，通过校准贴片机的坐标系，确保元件能够准确地放置在 PCB（Printed Circuit Board，印刷电路板）的指定位置，避免因设备精度下降导致的元件偏移。
   • 优化贴片机的参数设置，根据元件的尺寸、重量和形状，合理调整吸嘴的压力、贴装速度和高度等参数。对于微小尺寸的元件，适当降低贴装速度，增加吸嘴的压力，以确保元件在拾取和贴装过程中不会发生偏移。
2. PCB 与元件的质量把控：
   • 在 PCB 制板环节，深圳捷创电子严格控制 PCB 的制造质量。确保 PCB 的焊盘尺寸、形状和位置精度符合设计要求，避免因焊盘问题导致元件贴装困难或偏移。同时，保证 PCB 的平整度，不平整的 PCB 会使元件在贴装时受力不均，从而产生偏移。
   • 对采购的元件进行严格的质量检验，检查元件的引脚是否平整、有无变形或氧化等问题。变形的引脚会影响元件的贴装精度，导致偏移。对于引脚有问题的元件，及时进行处理或更换，确保元件的质量符合贴装要求。
3. 工艺优化与操作规范：
   • 制定合理的贴装工艺，根据元件的特点和 PCB 的布局，合理安排元件的贴装顺序。先贴装较大的元件，后贴装较小的元件，以减少大元件对小元件贴装的影响。同时，避免在贴装过程中对已贴装的元件造成碰撞或干扰。
   • 加强操作人员的培训，提高其操作技能和责任心。操作人员在贴装过程中要严格按照操作规范进行操作，确保元件的正确拾取和贴装。在放置元件时，要注意观察元件的位置和角度，如有偏差及时进行调整。

虚焊问题的预防技巧

1. 锡膏质量与印刷工艺：
   • 深圳捷创电子注重锡膏的质量，选择合适的锡膏类型和品牌。根据元件的封装形式和焊接要求，选择具有良好润湿性、流动性和可焊性的锡膏。同时，注意锡膏的储存条件，避免因锡膏受潮或过期而影响焊接质量。
   • 优化锡膏印刷工艺，确保锡膏的印刷量和印刷精度。根据焊盘的尺寸和形状，选择合适的钢网厚度和开口尺寸。在印刷过程中，控制好印刷压力和速度，保证锡膏均匀地印刷在焊盘上。定期对钢网进行清洗和维护，防止钢网堵塞影响锡膏的印刷质量。
2. 焊接温度曲线的优化：
   • 深圳捷创电子通过实验和经验积累，针对不同的元件和 PCB 材质，优化回流焊的温度曲线。温度曲线的设置要确保元件的焊点能够在合适的温度下充分熔化和凝固，避免因温度过高或过低导致虚焊。在回流焊过程中，实时监测温度曲线的变化，如有异常及时进行调整。
   • 对于一些对温度敏感的元件，采取特殊的焊接工艺，如局部加热或采用氮气保护焊接等，以提高焊接质量，减少虚焊的发生。
3. 元件引脚处理与焊接环境：
   • 在元件贴装前，对元件的引脚进行清洁和处理，去除引脚表面的氧化层和杂质，提高引脚的可焊性。可以采用化学清洗或物理打磨等方法进行处理。
   • 控制焊接环境的湿度和温度，避免在潮湿或高温环境下进行焊接。潮湿的环境会使元件引脚和 PCB 焊盘受潮，影响焊接质量；高温环境会使锡膏提前干燥，降低其可焊性。

深圳捷创电子提供 Layout 设计、PCB 制板、SMT 加工、代采贴片物料、BOM 配单全流程服务，在每个环节都严格把控质量，从源头上预防元件偏移和虚焊等问题的发生。凭借 8 小时加急响应机制，能够迅速响应客户需求，及时解决生产过程中出现的问题，确保打样工作的顺利进行。
在贴片打样进程中，通过设备精度维护、质量把控、工艺优化以及对焊接相关因素的严格控制等预防技巧，能够高效规避元件偏移、虚焊等问题。深圳捷创电子以其专业的一站式服务，为客户提供高质量的 PCBA 打样服务，是客户值得信赖的合作伙伴。
选择深圳捷创电子，就是选择品质保障。有 PCBA 制造需求，欢迎随时联系！
