工控PCB打样费用解析：从设计到成品的成本全透视 工控PCB打样费用解析：从设计到成品的成本全透视

在工业自动化领域，工控PCB（印制电路板）作为设备的核心载体，其打样费用一直是工程师和企业关注的重点。工控PCB打样的费用并非固定数值，而是受多层因素共同影响的动态结果。那么工控PCB打样一般需要多少费用？下面捷创小编深入剖析影响工控PCB打样成本的关键要素，帮助您建立清晰的成本预期。

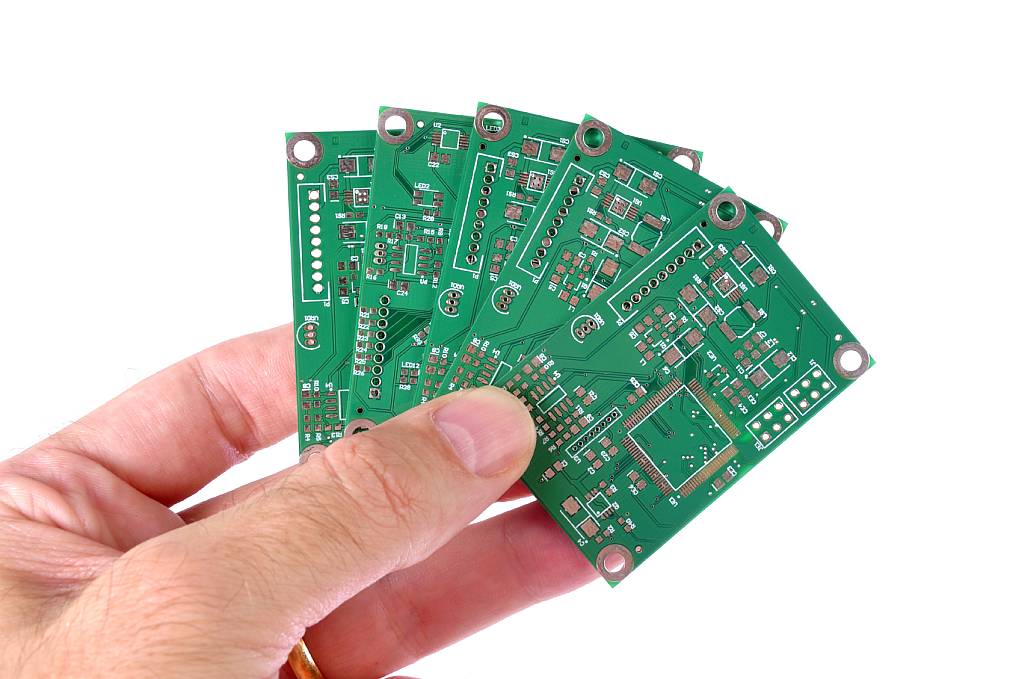

基础板材选择：成本差异的起点 工控设备对PCB的可靠性要求极高，普通FR-4材料与高频板材（如罗杰斯RO4350B）价格可能相差数倍。例如，常规1.6mm厚FR-4板材每平方米约200-300元，而特种板材可能高达2000元以上。对于需要耐高温、抗腐蚀的工业环境，铝基板/陶瓷基板的采用会使材料成本再提升30%-50%。

层数复杂度：几何级增长的成本曲线 双层板打样费用通常在500-2000元区间，但当层数增加至4层时，费用会跃升至1500-4000元。工业控制领域常见的6-8层多层板，打样成本则达到3000-8000元。若涉及16层以上的高端工控板，仅打样费用就可能突破万元大关。每增加两个信号层，需要新增压合、对准等工序，是造成成本跃升的主因。

工艺要求：精度与成本的博弈 线宽/线距要求从常规6mil（0.15mm）收紧到3mil（0.075mm）时，费用会上浮20%-35%。沉金工艺比喷锡贵150-300元/平方米，但能提供更好的焊接性和稳定性。阻焊颜色选择中，黑色、白色等特殊颜色会比常规绿色贵5%-10%。对于工业设备常需的厚铜设计（2oz以上），每增加1oz铜厚，成本将提升15%-25%。

特殊技术要求：工控可靠性的代价 阻抗控制要求会增加200-500元工程费，盲埋孔工艺会使成本提升30%-60%。HDI（高密度互联）板由于需要激光钻孔，打样费用是普通板的2-3倍。三防漆涂覆根据涂层类型（丙烯酸/聚氨酯/硅树脂）不同，会增加80-200元/平方米成本。这些特殊工艺虽然推高了打样费用，却是保障工控设备在恶劣环境下稳定运行的关键。

订单规模效应：从打样到量产的降本路径 5片以内的工程样板平均单片成本最高，当数量提升至50片时，单片成本可下降40%-60%。例如某8层工控板，打样5片总费用6000元（单片1200元），小批量50片总费用15000元（单片300元）。建议采用“阶梯式打样”策略：先做2-3片功能验证板，再订20-30片测试样板，最后进行批量生产。

供应链选择：不同渠道的成本差异 本地打样厂商虽然交期快（3-5天），但费用通常比珠三角专业PCB厂高20%-30%。在线打样平台如JLCPCB、PCBWay等，凭借规模化优势可提供更具竞争力的价格，但需注意其工控板专业性能否满足要求。对于有军工或汽车电子需求的工控项目，选择具有IATF16949/AS9100认证的厂家，费用会比普通厂家高15%-25%，但质量体系更有保障。

时效成本：加急费的性价比分析 常规7-10天交期的打样费用最为经济，48小时加急会使总费用增加30%-50%，24小时特急可能使费用翻倍。建议非紧急项目尽量选择标准交期，可将打样预算降低1/3。对于需要多次迭代的项目，可采用“并行打样”策略：在第一批板子测试期间就下单第二批改进版，既节省时间又避免支付高额加急费。

隐形成本：容易被忽略的费用组成 工程服务费（200-1000元）包含文件审查、工艺匹配等；测试费（飞针测试300-800元，测试架1000-3000元）；钢网费用（200-500元）虽可重复使用，但首次需要计入成本。运输费用根据地区不同约50-200元，且特殊材料（如铝基板）运费更高。这些隐形成本可占打样总费用的15%-20%。

通过以上分析可见，工控PCB打样费用是一个从千元到万元区间的浮动值。建议企业在项目启动阶段就与PCB供应商充分沟通技术要求，获取精准报价。同时要平衡成本与质量的关系，对于关键工控设备，适当增加投入选择更可靠的板材和工艺，往往能在后续批量生产中避免更大的损失。记住：优秀的工控PCB打样不仅是电路连接，更是设备稳定运行的基石。
