PCBA制作流程包括哪些关键步骤？

PCBA（Printed Circuit Board Assembly）即印刷电路板组装，是现代电子产品制造的核心环节。从设计到成品，PCBA制作涉及多个精密步骤，每个环节都直接影响最终产品的质量和性能。那么PCBA制作流程包括哪些关键步骤？下面捷创小编详细介绍PCBA制作的关键流程，帮助读者全面了解这一复杂而精密的制造过程。

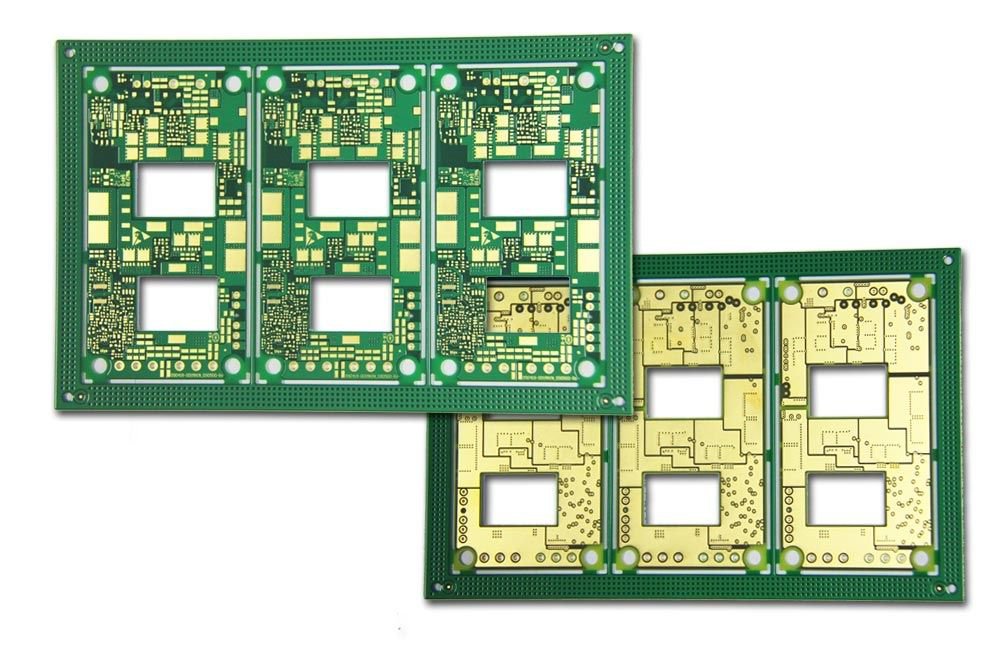

一、前期准备阶段

PCBA制作的第一步是充分的前期准备工作，这为后续生产奠定了坚实基础。

1. 设计验证与优化：工程师需要对PCB设计文件进行严格检查，确保电路布局合理、元件封装正确。使用专业软件进行电气规则检查(ERC)和设计规则检查(DRC)，发现并修正潜在问题。

2. 物料采购与检验：根据BOM(物料清单)采购所有元器件，包括PCB板、IC芯片、电阻电容等。采购的元器件需经过严格检验，确保符合规格要求，避免使用假冒伪劣或过期元件。

3. 钢网制作：根据PCB设计文件制作SMT钢网，钢网的开口位置和大小直接影响焊膏印刷质量。通常采用激光切割不锈钢板制作，精度可达±0.01mm。

二、SMT贴片工艺

表面贴装技术(SMT)是现代PCBA生产的核心工艺，主要包含以下步骤：

1. 焊膏印刷：通过钢网将焊膏精确印刷到PCB的焊盘上。焊膏由锡粉和助焊剂组成，印刷质量直接影响焊接效果。印刷后需进行SPI(焊膏检测)确保厚度和形状符合要求。

2. 元件贴装：高速贴片机根据编程文件将元器件精准贴装到焊膏上。现代贴片机每小时可贴装数万颗元件，精度可达±0.025mm。关键IC芯片通常采用专用高精度头进行贴装。

3. 回流焊接：PCB通过回流焊炉，经历预热、保温、回流和冷却四个温区。焊膏熔化形成可靠焊点，将元件固定在PCB上。温度曲线需根据不同焊膏和元件特性进行优化。

三、DIP插件工艺

对于不适合表面贴装的大尺寸元件或连接器，需要采用通孔插装技术(DIP)：

1. 插件：人工或自动插件机将元件引脚插入PCB通孔。部分工厂采用AI(自动插件)提高效率，但精密或异形元件仍需人工操作。

2. 波峰焊接：PCB通过波峰焊设备，熔化的焊锡形成波峰与元件引脚接触，完成焊接。需控制波峰高度、焊接时间和温度，避免虚焊或桥接。

3. 剪脚：焊接完成后，使用自动剪脚机或手工剪除过长的元件引脚，防止短路或影响后续装配。

四、检测与测试

质量检测是PCBA制作中不可或缺的环节，主要包括：

1. 目检：人工检查焊点质量、元件极性、外观缺陷等。尽管自动化程度提高，经验丰富的质检员仍能发现机器可能遗漏的问题。

2. AOI检测：自动光学检测(AOI)系统通过高清相机扫描PCB，与标准图像比对，快速发现贴装偏移、缺件、反贴等缺陷。

3. 功能测试：通过测试治具或烧录程序验证PCBA功能是否正常。复杂产品可能需要进行边界扫描测试(BST)、在线测试(ICT)或功能测试(FCT)。

4. X-ray检测：对于BGA等隐藏焊点元件，使用X-ray设备检查内部焊接质量，发现虚焊、气泡等肉眼不可见的缺陷。

五、后处理与包装

完成测试的PCBA还需经过以下处理才能交付客户：

1. 清洗：去除焊后残留的助焊剂等污染物，特别是对高可靠性产品。可采用水洗、超声波清洗或气相清洗等方式。

2. 涂覆：根据应用环境需求，可能需要进行三防漆(防潮、防霉、防盐雾)喷涂或灌封处理，提高产品环境适应性。

3. 老化测试：对关键产品进行高温老化或通电老化，筛选早期失效产品，提高出货可靠性。

4. 最终包装：采用防静电包装材料，根据客户要求进行单个或批量包装，附上测试报告和合格证。

六、质量控制与追溯

现代PCBA生产特别重视质量追溯体系的建立：

1. 条码追溯：为每块PCBA赋予唯一身份码，记录生产批次、测试数据等信息，便于质量追踪。

2. 过程监控：关键工序参数(如回流焊温度曲线)实时监控并保存，确保工艺稳定性。

3. 统计分析：收集生产过程中的缺陷数据，进行统计分析，持续改进工艺。

PCBA制作是一个系统工程，每个环节都需严格控制。随着电子产品向小型化、高密度发展，PCBA工艺也在不断创新，如01005微小型元件贴装、POP堆叠封装等新技术的应用，推动着电子制造技术不断向前发展。
