在 PCB（Printed Circuit Board，印刷电路板）制造领域，钻孔直径的大小对电路板的性能、布局及生产工艺有着关键影响。尤其是在工控设备、汽车电子、医疗设备、安防设备、通信设备等行业，对 PCB 最小钻孔直径的要求不断提高。那么，PCB 最小钻孔直径究竟能做到多少呢？今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

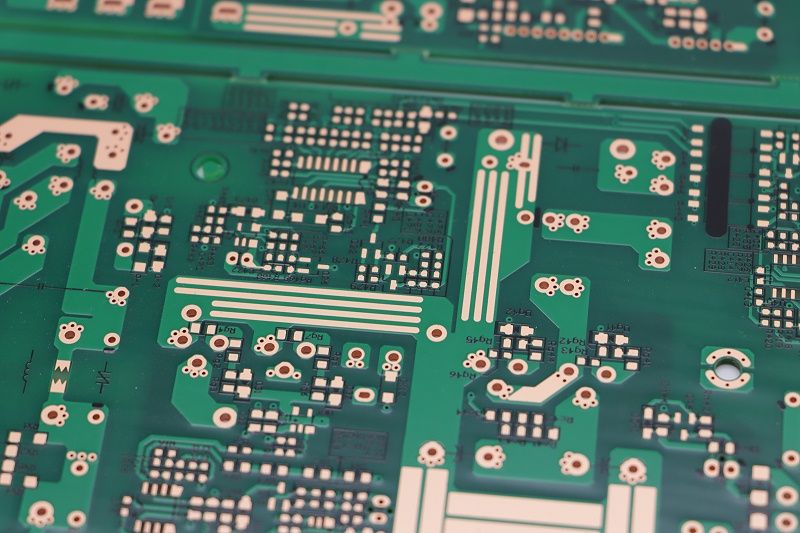

行业现状与常规标准

在传统机械钻孔中，受限于钻头材料、尺寸精度，以及钻孔时产生的热量和振动等因素，一般情况下，最小直径通常为 0.2mm（即 8mil）。当钻头直径过小时，在钻孔过程中极易折断，并且很难保证孔壁的光滑度与孔径的均匀性。以普通 FR-4 板材加工为例，大部分厂家的机械钻孔极限就是 0.2mm 。但随着电子产品朝着小型化、高性能化方向发展，这一钻孔直径已无法满足需求。

先进技术实现更小钻孔直径

为突破机械钻孔的限制，激光钻孔技术应运而生。该技术利用高能激光束瞬间熔化或汽化板材，从而实现极小直径的钻孔。目前，通过激光钻孔技术，最小孔径可达 0.1mm（4mil）甚至更小，尤其适用于盲孔和埋孔加工。在智能手机主板等高密度互连（HDI）板的制造中，激光钻孔所实现的微小孔径，极大地提升了电路板的布线密度和信号传输性能。不过，激光钻孔设备成本高昂，加工速度也相对较慢，这在一定程度上限制了其大规模应用。

影响最小钻孔直径的因素

板材特性

不同的 PCB 板材对钻孔直径的影响各异。像高频 PCB 常用的 PTFE（聚四氟乙烯）材料，质地较软且有弹性，相比普通 FR-4 板材，钻孔难度更大，要实现小直径钻孔，需要更精细的工艺控制和特殊钻头。而金属基板由于存在金属层，钻孔时不仅要考虑板材硬度，还得防止金属屑堵塞钻头，这无疑增加了实现小直径钻孔的难度。

钻孔设备与工艺

先进的钻孔设备是实现小直径钻孔的关键。例如六轴数控钻床，其定位精度可达 0.02mm，能更好地控制钻孔位置和孔径精度。在工艺方面，优化转速与进给参数，采用吹气或吸尘装置清除切屑等措施，能够保障钻孔质量，有助于实现更小直径的钻孔。

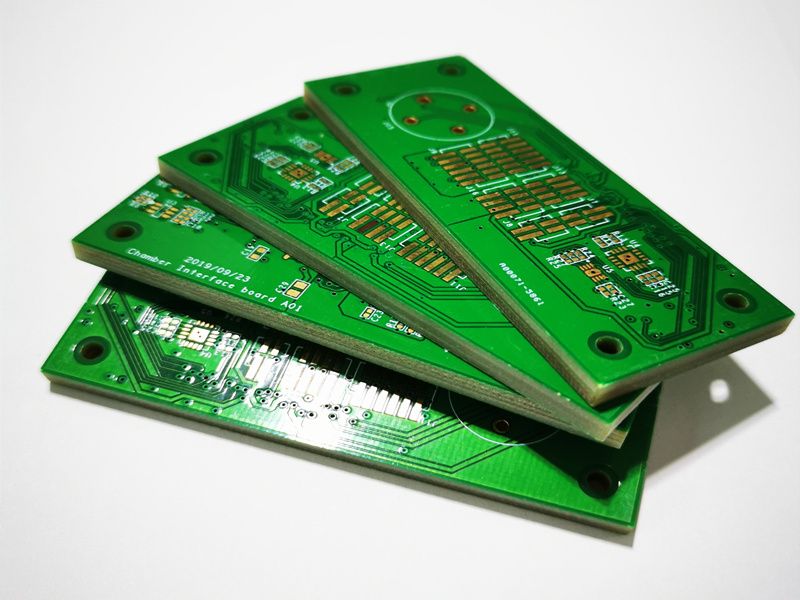

深圳捷创电子在钻孔工艺上的优势

深圳捷创电子专注中小批量 PCBA 一站式服务，在钻孔工艺上表现卓越。公司可制作 1-40 层多高层板、多阶 HDI 盲埋板、FPC 软硬结合板、高频高速板等多种类型的电路板。其配备了先进设备，能够灵活切换激光与机械钻孔。对于 0.15mm 以下的微小盲孔，采用激光钻孔技术，满足消费电子等产品对高精度、小尺寸钻孔的需求；机械钻孔则用于大孔径需求，覆盖从普通到军工级 PCB 的广泛应用场景。捷创电子的技术团队会针对不同基材精准选型并制定定制化方案，选用合适的钻头，并动态调整参数，以此确保孔壁光滑、孔径均匀。在多层板钻孔时，采用高精度光学定位系统与真空吸附夹具，结合基准点识别技术，保障盲孔、埋孔位置精准，避免层间错位。凭借 IATF16949、ISO13485、ISO9001 等资质认证，建立起全流程品控体系，定期校准设备主轴、导轨等核心部件，利用 X 射线检测层间对准情况，通过二次元影像仪测量孔径精度，确保每一块 PCB 都符合设计规范。而且，深圳捷创电子可 24 小时出货，能满足客户的紧急需求，已服务 180 + 国家和地区，拥有 5W + 全球客户。深圳捷创电子凭借先进设备、专业技术和严格品控，在 PCB 钻孔工艺上不断突破，为各行业客户提供高质量的 PCB 制板服务。无论是追求极致集成度的通信设备，还是对可靠性要求极高的医疗设备，捷创电子都能通过出色的钻孔工艺，助力产品性能提升，在市场竞争中脱颖而出。
