PCB设计如何提升电子产品的性能和可靠性？

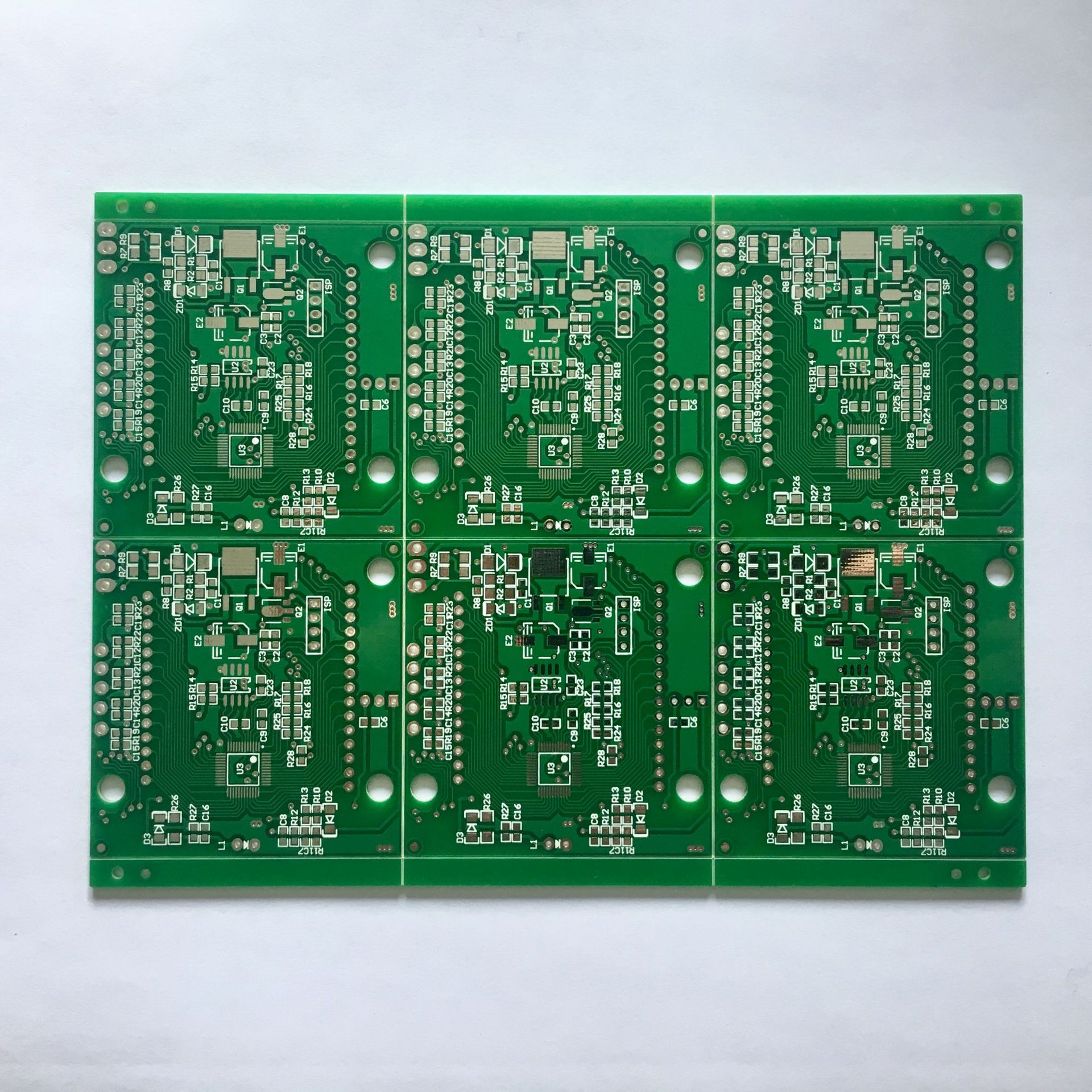

在当今快速发展的电子行业中，PCB(印刷电路板)设计已成为决定电子产品性能和可靠性的关键因素。优秀的PCB设计不仅能提升产品性能，还能显著延长产品寿命，降低故障率。那么PCB设计如何提升电子产品的性能和可靠性？下面捷创小编深入探讨如何通过PCB设计优化来提升电子产品的整体质量。

1. 合理的布局规划

PCB布局是设计的基础，直接影响信号完整性和电磁兼容性。合理的布局应遵循以下原则：

首先，按功能模块分区布局，将数字电路、模拟电路、电源电路等分开布置，减少相互干扰。高频电路应远离敏感模拟电路，电源模块应靠近输入接口。

其次，考虑信号流向，使信号路径尽可能短且直接。关键信号线应优先布线，避免绕行过长导致信号衰减或延迟。同时，发热元件应均匀分布，避免局部过热。

2. 精心设计的电源分配网络

电源完整性对电子产品性能至关重要。设计时应：

采用分层设计，为电源和地分配专用层，降低阻抗。使用星形或网状拓扑结构分配电源，确保各模块供电均衡。

合理布置去耦电容，大容量电容靠近电源入口，小容量电容靠近IC电源引脚。不同频率的噪声需要不同容值的电容来滤除。

对于大电流路径，使用足够宽的走线或铜箔区域，必要时添加散热过孔。电源层分割要合理，避免形成天线效应。

3. 信号完整性的保障措施

高速信号传输需要特别关注信号完整性：

控制阻抗匹配，根据信号特性计算并保持走线特征阻抗一致。差分信号应保持等长、等距布线，减少共模噪声。

减少信号换层次数，必要时添加回流过孔。避免锐角转弯，使用45度或圆弧转角降低反射。关键信号线可考虑使用带状线或微带线结构。

对于时钟等敏感信号，可采用包地处理或增加防护走线。适当增加信号与地平面的距离可以降低串扰。

4. 热管理设计

有效的热设计能显著提升电子产品可靠性：

识别发热元件，合理规划位置。大功率器件应靠近板边或散热区域，避免集中布置。使用热通孔阵列将热量传导至背面铜层。

增加铜箔面积和厚度提升散热能力。必要时添加散热片或考虑金属基板。高温区域避免布置温度敏感元件。

利用热仿真工具预测温度分布，优化散热设计。考虑产品使用环境温度对散热的影响。

5. EMC/EMI设计考虑

良好的电磁兼容设计能减少干扰和辐射：

保持地平面完整，避免分割造成地回路。数字地和模拟地单点连接。机壳地单独处理。

对高速信号和时钟信号进行屏蔽处理。接口电路添加滤波元件。板边留出足够的"干净地"用于屏蔽。

使用3W规则(线间距≥3倍线宽)减少平行走线间串扰。敏感电路远离板边和连接器。

6. 可制造性设计(DFM)

考虑生产工艺的PCB设计能提高产品良率和可靠性：

遵守制造商的最小线宽/线距、孔径等工艺能力限制。避免使用极端参数增加生产难度。

合理安排元件方向便于自动化装配。保持足够的焊接间隙。考虑波峰焊和回流焊的工艺要求。

添加测试点和调试接口。关键网络预留测量点。考虑ICT测试的可访问性。

7. 可靠性强化设计

针对产品应用环境采取加固措施：

高振动环境增加机械固定点，关键元件使用胶加固。避免高大元件集中布置。

潮湿环境增加防护涂层，使用高TG材料。选择耐腐蚀的表面处理工艺。

高海拔或航天应用考虑介质材料的耐压能力。极端温度环境选择宽温元件和材料。

8. 设计验证与优化

完善的设计流程应包括充分验证：

使用SI/PI仿真工具分析信号完整性和电源完整性。进行热仿真预测温度分布。

制作原型板进行实际测试，包括功能测试、环境测试和寿命测试。收集数据用于设计迭代。

建立设计规范和经验库，持续优化设计流程。记录并分析产品现场故障反馈。

通过以上多方面的PCB设计优化，可以显著提升电子产品的性能和可靠性。优秀的PCB设计需要在电气性能、热管理、机械强度和可制造性之间找到最佳平衡点，这需要设计师具备全面的知识和丰富的经验积累。
