在 SMT（表面贴装技术）领域，高引脚数 QFP（四方扁平封装）器件因集成度高、功能强大，广泛应用于工控设备、汽车电子、医疗设备等行业。然而，其引脚间距小、数量多的特点，使得贴片难度大幅增加。掌握高引脚数 QFP 的贴片技巧，是保障产品质量和生产效率的关键。今天捷创小编特意整理了相关内容，希望看完后能够帮助到您！

焊盘设计与预处理

优化焊盘尺寸

高引脚数 QFP 的焊盘设计需精准。引脚焊盘宽度应略小于引脚宽度，长度适中，以确保焊料既能充分润湿引脚，又不会因焊盘过大导致引脚短路。同时，合理设计助焊层和阻焊层，避免焊盘之间的焊料桥连。

清洁与防护

贴片前，对 PCB 焊盘进行严格清洁，去除油污、氧化物等杂质，可采用超声波清洗或专用清洁剂处理。清洁后，避免焊盘再次污染，保持生产环境的洁净度，为贴片奠定良好基础。

锡膏印刷要点

选择合适钢网

根据 QFP 引脚间距，选用超薄、高精度激光切割钢网。对于引脚间距极小的高引脚数 QFP，可采用阶梯钢网或纳米钢网，保证锡膏印刷的精度和均匀性，减少锡膏坍塌和桥连风险。

精准控制印刷参数

调整印刷压力、速度和刮刀角度，确保锡膏充分填充钢网开孔，并均匀转移到 PCB 焊盘上。印刷过程中，实时监控锡膏厚度和形状，及时调整参数，避免锡膏量过多或过少影响焊接质量。

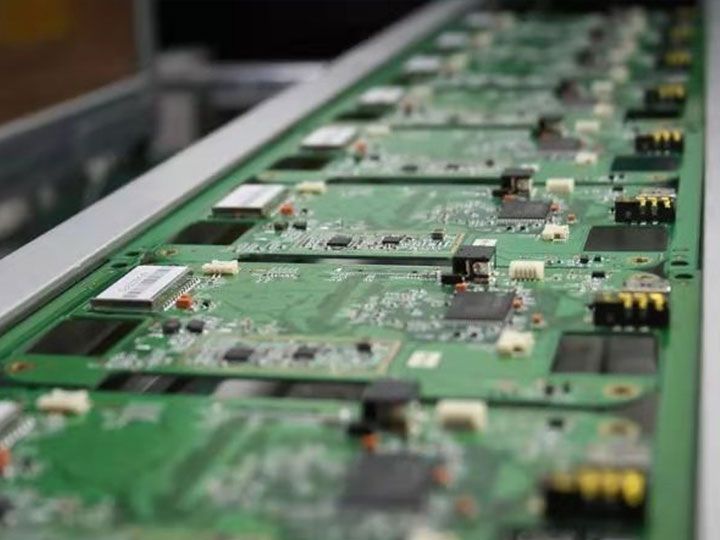

贴片操作技巧

精准定位与放置

利用高精度贴片机和视觉识别系统，对 QFP 器件进行精准定位。在放置时，确保器件引脚与 PCB 焊盘完全对齐，避免偏移。可采用分步贴装方式，先固定器件的对角引脚，再进行整体贴装，提高贴装精度。

控制贴装压力

根据 QFP 器件的材质和厚度，合理控制贴装压力。压力过大可能损坏器件引脚或 PCB 焊盘；压力过小则会导致器件贴装不牢固。通过多次试贴和调整，找到最佳贴装压力值。

焊接与检测

优化回流焊曲线

针对高引脚数 QFP 的特点，优化回流焊温度曲线。升温速率、峰值温度和保温时间需精确控制，确保锡膏充分熔化且器件不受热损伤，减少虚焊、冷焊等焊接缺陷。

严格质量检测

焊接后，采用 AOI（自动光学检测）和 AXI（自动 X 射线检测）等设备，对 QFP 焊接质量进行全面检测。重点检查引脚焊接情况，如是否存在虚焊、短路、冷焊等问题，及时发现并修复缺陷。

深圳捷创电子的专业优势

深圳捷创电子专注中小批量 PCBA 一站式服务，在高引脚数 QFP 贴片领域优势显著。其拥有先进的高精度贴片机、激光钢网制作设备和检测仪器，从焊盘设计、锡膏印刷到贴片焊接，全流程保障贴片质量。专业技术团队凭借丰富经验，能精准把控各环节技巧，解决高引脚数 QFP 贴片难题。凭借 8 小时加急响应机制，深圳捷创电子可快速响应客户紧急需求，高效完成贴片任务。从 Layout 设计、PCB 制板、SMT 加工，到代采贴片物料、BOM 配单的全流程服务，依托 IATF16949、ISO13485 等多项资质认证的质量管理体系，服务 180 多个国家和地区，全球 5 万 + 客户的信赖，以及日均 3000 + 款的出货量，彰显了其在高引脚数 QFP 贴片等 SMT 工艺上的卓越技术实力，为各行业客户提供可靠的 PCBA 产品。
